TCPT22产品特性

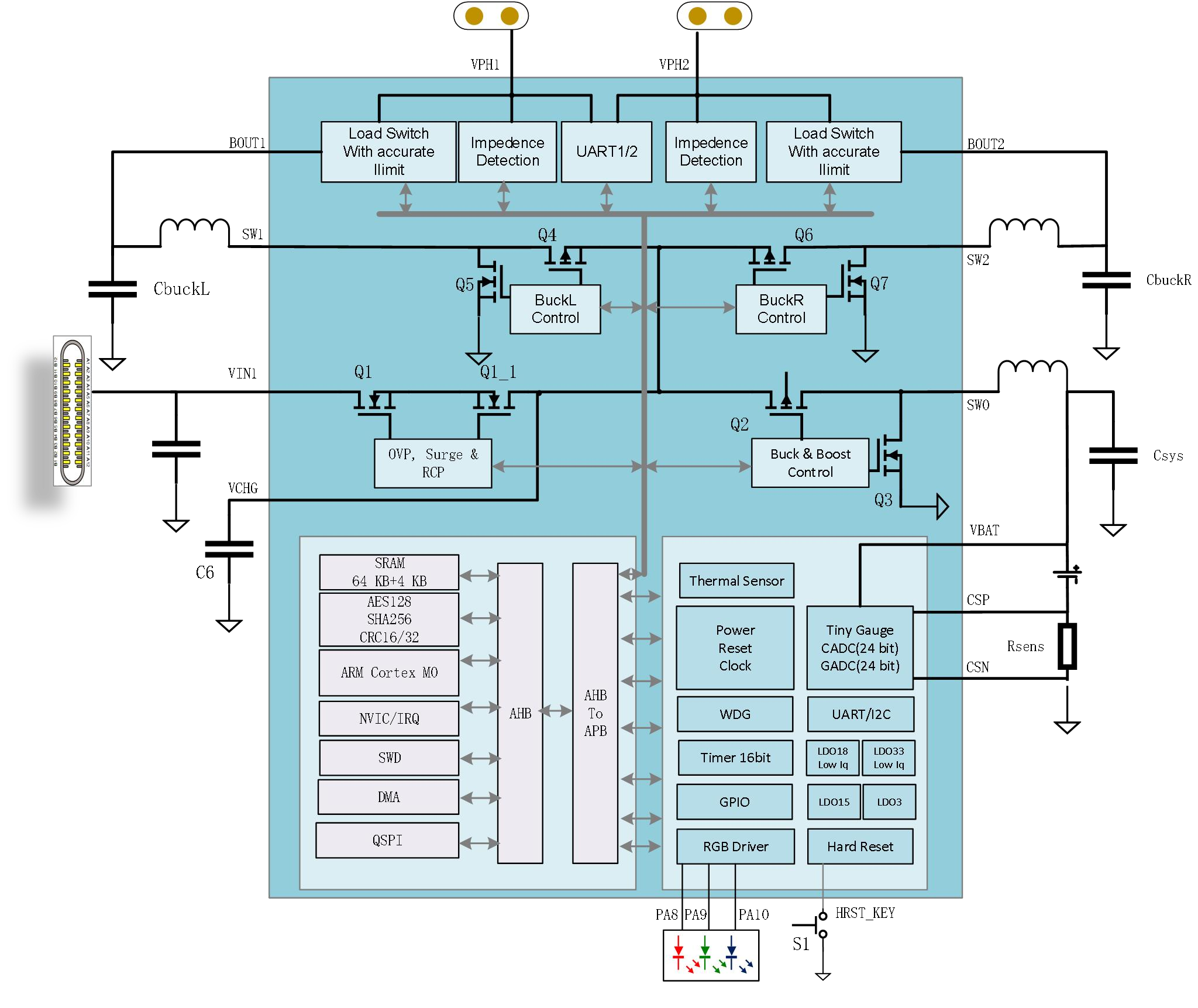

本产品是专为TWS 蓝牙耳机电池仓开发的 SoC 单芯片解决方案。片上集成了功率转换电路、32 位 CPU、电量计、LED 驱动 控制、耳机接口电路、耳机出入盒检测、通信等功能。独立电源控制策略，功率电路可以由软件控制开启或关断，增加了系统开发的灵活性。可实现 与耳机的单线通信，通信可与充电管脚复用（2 触点），也可使用独立信号线（3 触点）。

直流电源输入

VIN1 接 5V 电源输入，VIN1 管脚耐压 28V
输入 OVP 保护

2 路独立控制的同步降压输出，每路输出可独立关断

输出电压 3V~5.1V 多级可调，可实现耳机跟随充电
多档可调恒流输出，可不经充电电路、直接给耳机电池充电
输出关断时电压可快速泄放
输出电流小于预设门限时关闭输出

锂电池同步 Buck 充电和 Boost 升压电路

双向升降压单电感结构，分时工作在 Buck 充电和Boost 升压模式
最大充电电流 2A，充电电流可配置
充电电压在 4.1V~4.45V 范围多级可配置
可支持 JEITA 温度标准
电池满充判断，自动重新充电
Boost 升压电压 3V~5V 可调，最大电流 1A
升压转换效率高达 96%
轻载高效

电池电量计量

专用高精度电流测量 ADC 和高精度定时器
TinyGauge 算法，精度优于 2%

8 路 LED 驱动和基于硬件的呼吸灯控制算法

L/R 耳机接口独立控制

功能复用，兼具充电、通信、阻抗检测等功能
通信采用单线 UART，最高支持 1MHz 波特率
阻抗检测功能，可用于耳机入盒/出盒检测
支持自动高阻检测模式

支持基于硬件的结温过温保护

长按按键触发系统硬复位，按键时长 5~20s 可配置

支持多种低功耗模式

IDLE 模式
SLEEP 模式
SLEEPWALK 模式
DEEPSLEEP 模式
SHIP 模式

MCU 子系统资源

32 位Arm® Cortex®-M0 处理器
外接NOR Flash 接口（QSPI）
64kB SRAM + 4 kB Retention SRAM
内部低速RC 振荡器 32KHz
内部低速RC 振荡器 262KHz，典型精度±2%
内部高速RC 振荡器 48MHz，典型精度±2%
4-24MHz 晶体振荡器接口
2 个 24 位 SD-ADC（CADC，GADC）
内部温度传感器
外部NTC 温度采集
16 位 Timer
RTC
GPIO 最多 20 个
硬件除法器
CRC-16/32，SHA256，AES128 硬件算法模块
4 个 UART，支持空闲中断,最高波特率大于 1MHz
I2C 模块（与 UART3 复用管脚）
9 路独立的 DMA 通道
看门狗电路
编程调试接口SWD

ESD：2KV（HBM）

工作环境温度范围：-40℃~85℃

封装：

WLCSP72
